20 个回复
匿名用户 白米Ⅲ级
赞同来自:
——————————————填坑分割线————————————————
已经有几个答案比较好了,先点评一下。
查了一下,这个杯子是个真空保温杯,也就是大致结构是这个样子[1]:
双层结构,中间抽真空(这点太棒了,终于不用考虑内部气体压缩了,吓死宝宝了)。
那么,解释思路对头的有 @令狐麻雀@石劲松 ,还有一个匿名用户。 大家有时间看看他们的答案,给他们点点赞。
首先,可以确定,这个一个薄壁圆筒受压失稳问题。由于保温壶具有内、外壁双层结构,当没有盖子的保温壶放置于深海中时,由于水下压强作用,内壁受到向外的压力,与内壁连接的瓶底受到向下的压力;外壁受到向内的压力,与外壁连接的瓶底受到向上的压力,如下图。由于内、外壁中间存在空腔,在海水压力的作用下,内、外壁逐渐向一起靠拢。
匿名用户采用的外压容器失稳实验倒是可以定性解释,但由于保温杯不是简单的圆柱,其底部还有向上压的作用。
@石劲松 给出了计算结果,基本定量得到了分析结果(哎,来晚了,被抢发了,大家直接看他的去吧),但是瓶子内部还有一层,会阻止外壁进一步变形,因此,计算结果只能给出变化的波束,所以要想精准预测变形,还得采用有限元方法分析。
下面介绍一下有限元计算过程及结果。
海水的密度取1.025*103kg/m3
根据中学物理P=ρgh,当保温壶在3000米深度时,压强大约在30MPa左右。
考虑到保温壶的材料一般是304不锈钢,参数取值为:密度:7.93*103kg/m3。弹性模量200GPa,
泊松比0.3。塑性性能:屈服强度300MPa、强度极限690MPa,伸长率59%。
保温杯的尺寸我根据图中以及网上百度的图片,大致估测了一下,建立了几何模型,壁厚为0.5mm。
加压后,保温杯变形如下。

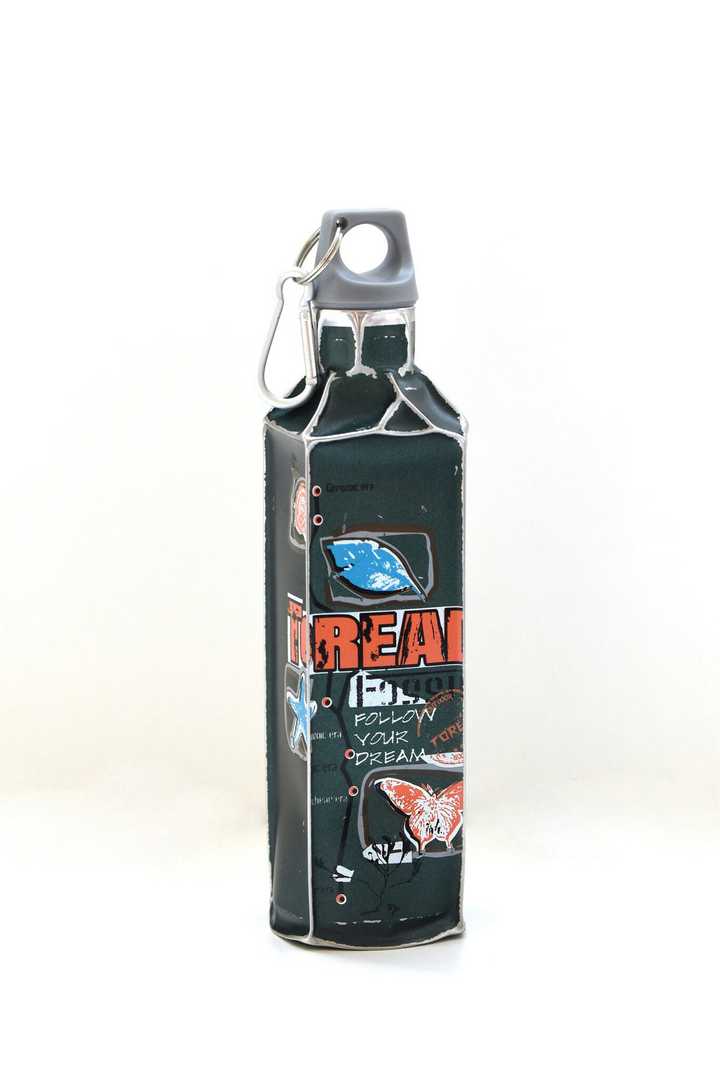

计算和实验变形基本相似。保温壶在外压的作用下发生失稳薄壁圆筒段破坏时变为长方形,与预期相符。内外壁逐渐向一起靠拢,当内外壁接触后,可以看成一个整体,此时破坏的保温壶承受基本相当于当地的静水压力(不懂请看材料力学书),不会继续发生破坏,不会被压扁、压碎。如果保温壶破坏后的形状与尺寸有关,那么厚度改变,相应的多边形也会发生变化吧?为了验证这个猜想,同样的尺寸,壁厚为0.4mm,在30MPa的压强下,我又一次进行了有限元模拟,应力大概如下图所示。
这时,保温壶在外压的作用下发生失稳薄壁圆筒段变为五边形,而不是长方形。说明保温壶的厚度对最终破坏形成的多边形有很大的影响,厚度越小,保温壶的圆筒段越容易失稳,一般来说破坏时所形成的多边形边数就越多。
总结:
开口的双层真空保温壶在深海中将压缩成多边形,具体边数与结构尺寸、壁厚等有关。
本人其他推荐:
一瓶水在深海会爆吗?如果会,不盖瓶盖它就不爆了吗? - 科学的回答
多大的力气才能把一元硬币掰断? - 科学的回答
硬广告1:长期有偿协助解决各类工程中的力学问题,有需要的请私信。
硬广告2:马上要填志愿了,要不你们劝劝周围的人,让他们来学力学?非常欢迎妹子,因为专业中汉子好多。特别欢迎汉子,因为专业中有好多汉子,可以搞基。
参考资料
[1] 真空保温杯技术
匿名用户 白米Ⅲ级
赞同来自:
鱼丸 白米Ⅲ级
赞同来自:
我身边没有持续的空气泵,只能靠自己……的肺了,为了实验,我都变腊肠嘴了……
额……请不要点赞了,我不想上图真的
拜托( •̥́ ˍ •̀ू ),别点了都快80了
……………………………………
要不要这么疯狂?!这么一个不怎么正经的答案竟然是我第一个破百的答案…竟然还300了!
我觉得@石劲松 的回答很科学,谢谢各位的点赞,还是找更科学的回答点赞吧。多谢大家的支持,但我是不会上图的,要脸别赞了谢谢。
令狐麻雀 白米Ⅲ级
赞同来自:
2.至于方形的问题,长度与直径的比例越大,压成的棱(面)越少,但是这个比例不是固定的,会受材料、结构的综合力学性能影响。像这种窄间隙的双层瓶子,外壁接触内壁后会受到支撑,成为四方形也只是刚好达到现在的条件才导致的。(可以看到瓶口部分并不是压成一样的四方形,而是五棱柱 或者六棱柱,就是出于圆柱直径与高度比例的关系。)

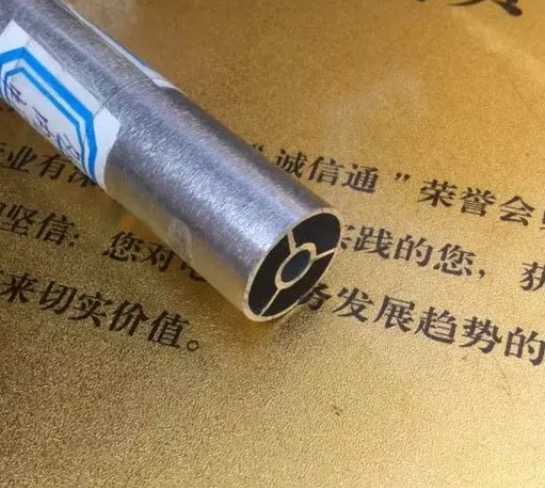

3.另外补充一下 某些公司的产品 瓶体夹层中有隔离条结构,不知道这款水瓶有没有,如果方便的话,切开看一下就知道了。
类似这种结构,但是这样会影响保温效果,所以这个假设可能性很低
石劲松 白米Ⅲ级
赞同来自:
粗略估算一下,3000米下水压30mpa,内筒环向拉应力大约700mpa(按壁厚1mm),如果这是个铝制的,内壁早应该破裂了,然后压力平衡,变形停止;如果是不锈钢材质,由于杯底转折部位存在应力集中,也会破裂,同样变形停止。

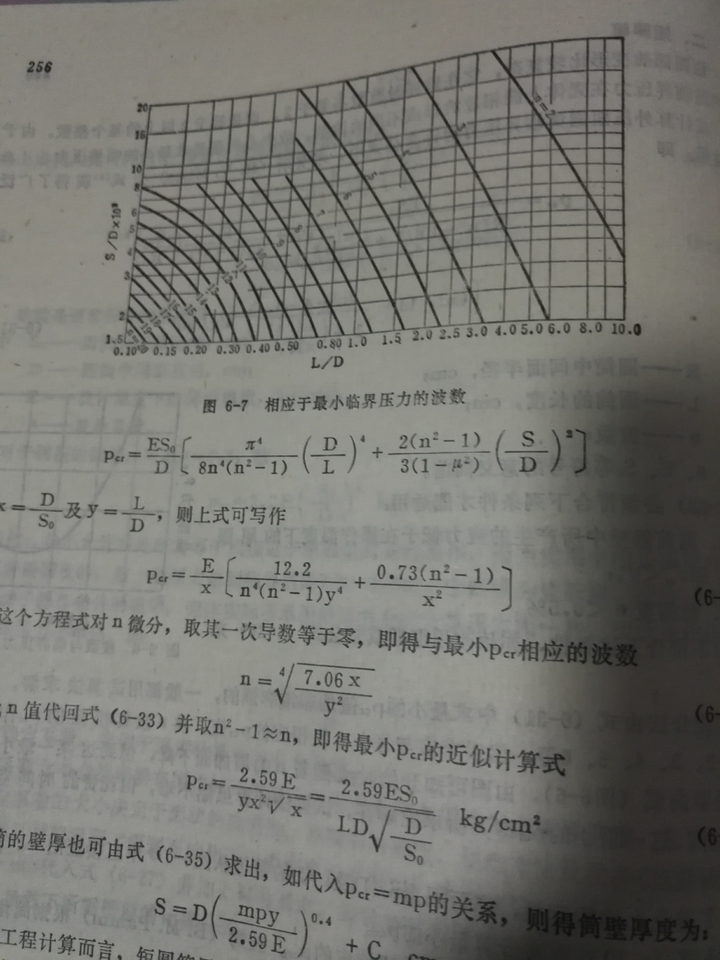

用下图查受外压失稳变形的波数。图示保温杯L/D大约是3,S/D大约是0.02,即波数是4。
龙德顺 白米Ⅲ级
赞同来自:
由于金属壁延展,瓶子总表面积必须增加,然而由于瓶口和瓶底的约束,无法均匀胀大,只好在图中直边形成折角用来容纳增加的瓶壁面积。之所以说是自发性对称破缺,就是存在某个随机因素,某条边首先随机折了一下 ,然后出现折痕的边强度下降受力更集中,越折越厉害。同时带动隔壁的壁面也受弯折,又由于压力是圆周对称的,转一圈变形量总要能和起点对上,材质都均匀的话每边边长一致能保证总的对折能量最低。所以折出来的形状是正多边形。
至于形成的是四个折角而不是三个或者五个,大概和延展性与约束的强度对比有关。看瓶颈被折成了六边形,瓶颈更厚实,更难弯折,弯折程度更低,所以更像圆(六边形比四边形更像圆)。瓶颈和瓶身连接处折出了一个不对称的三角形,可能跟该处材料强度有点缺陷有关。
非常精彩的现象。
任风吹 白米Ⅲ级
赞同来自:
但是,但是,保温杯的中间不是真空就是低压,只有少量空气,相对于3000米深度的水压,直接就内外一起受力了,就是里面外外面扩张,外层往里面挤,保温杯身的两边一起受力。
然后刚刚好这个杯子的工艺是由四片焊接起来的,焊接边材料厚度比较大,所以那个位置就变形比较少,但是其它位置受力多,所以就变成方形的了。
没有人 白米Ⅲ级
赞同来自:
************* 纯粹抖机灵 ****** 请给认真回答的答主们点赞
自由的鱼 白米Ⅲ级
赞同来自:
轩辕忌 白米Ⅲ级
赞同来自:
由于是开口的,杯子内外层都受到海水的压强。内层无法被挤压,因为压力是向外的,外层是向内挤压的,因为中间层是真空,有压差。
随着深度变大,压差变大,某几个材料的薄弱点首先被挤压变形,但是由于内层无法变形,外层的变形就会受阻,最多就是能贴到内层,然后内外压力平衡,停止形变。然后从这几个点开始扩散变形,形成多个较稳定的三角区域,毕竟外层的表面积要比内层大上不少,没法完全贴着形成圆柱形。
如果有足够的深度,应该能形成更锐利的菱角,甚至变成一条线。其余部分都贴住内层圆柱。
非专业人士,纯属个人想象。
阿黄的树洞 白米Ⅲ级
赞同来自:

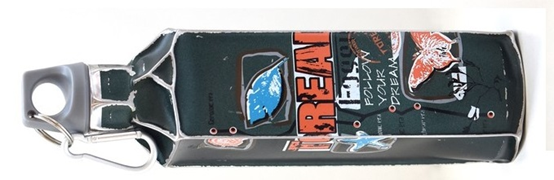

瓶身被挤压成一个长方体,估计跟内部结构有关,应该是个双层,在四棱有连接处(或者是钢体结构特性),所以抗压性好一点,瓶口压力太大而又太均匀,且受压面积较小,所以呈现多面状。期待大神正确回答。
经提醒内外两层除了瓶口是没有连接处的。
仔细观察,内层瓶体下部还保留一点形状。未能得知瓶内是否有水或者水有多少。 应该是外层钢体受压正常,内层由于直径,厚度,形变较小,正方体形状应该是内层的形变形状,外层被压在了内层上,该去复习一下材料力学了,明天就要考试有点方。
哈哈 白米Ⅲ级
赞同来自:
“2000年山西教育出版社推出了一本《钱学森手稿》(简称《手稿》),如果把《文集》与《手稿》作一比照,我们对此可以有更深切的体会。这里我忍不住重述已讲过的故事。要提及的是《文集》中的第九篇论文《圆柱壳在轴压下的屈曲》(123~135页),《手稿》里选印了29页该文的手稿。对于此项工作,钱学森先生曾反复推敲,五易其稿,演算草稿有800多页,为了确定圆柱壳屈曲后发生菱形皱折的形态,他做了反复试算,直到在733~736页的草稿上才得到比较满意的结果。”
科学网—纪念钱学森先生专辑-1:瑰丽多彩的科学华章――评《钱学森文集》
草稿就有八百多页!跪了!这是轴向受压,问题是四周压力,不太一样。但都是失稳
现在拿有限元估计能算出来。个人猜测,勿喷
匿名用户 白米Ⅲ级
赞同来自:
另外 补充一个问题。英国航空一架空客A380-800型客机在5月6号从香港飞往伦敦。在爬升过程中,机组人员曾经发现轮胎压力出现异常,但评估风险过后他们决定继续前行,最终这架飞机还是安全抵达了伦敦。
不过在着陆后维修人员检查时发现,飞机的18个轮胎中有一个轮胎出现了漏气的问题,甚至连圆形的轮胎都变成了方形......
为什么是方形呢?好有意思啊
棄用 白米Ⅲ级
赞同来自:
Multiple Parties 白米Ⅲ级
赞同来自:
陈未强 白米Ⅲ级
赞同来自:
匿名用户 白米Ⅲ级
赞同来自:
陈琦磊 白米Ⅲ级
赞同来自:
我虽然是学材料的,但是实在是很奇怪怎么会变成这个样子……
非要强行解释的话
我觉得可能是这样的:
首先这个杯子外壳应该是经过冷加工变形的,也可能有再结晶退火这个阶段。然而在冷变形的过程中,这壳子可能不是一整块铁铸成的,而是四块铁板拼接铸造再压的。
在高压下,晶粒会均匀长大。铸造的地方因为缺陷比较多,所以长大速度比较慢,正常原来铁板的位置长大比较快,所以出现了在原拼接部分的棱角,个人看法。
